智能判斷外接線狀況
防止現場工頻電磁輻射和串聯干擾

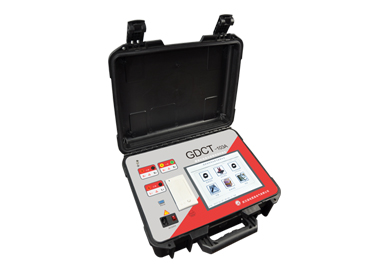

GDCT-103A便攜式電流互感器校驗儀是我公司在成功開發CT系列互感器現場校驗儀的基礎上，詳細分析互感器的數學模型而研制。該儀器可按國家標準測量電流互感器的比差和角差；可直接測量電流互感器的變比和極性。儀器采用高精度、自動線性調節的直流和交流電源；高速、高可靠性的數字處理模塊；高測量精度、高穩定性的前置測量電路保證了儀器測量的準確度和高穩定度。另外，儀器采用本公司最新研制出的10寸大液晶全中文界面平臺技術，具有人性化的人機界面，提示接線和操作，且具有任何測量參數保存和測量結果打印的功能。
主要技術參數 |
1．變比測量范圍及準確度：5A/5A～4000A/5A（5A/1A～4000A/1A） 匝比誤差 ±0.2% 2．誤差測量范圍及準確度：5A/5A～4000A/5A（5A/1A～4000A/1A） 3．被檢電流互感器準確度范圍：1.0、0.5、0.5S、0.2及0.2S 4．準確度：0.05級 5．直流電阻測量范圍及準確度：0.0-0.1Ω ，±3％ 0.1-50Ω ，±1% 對于1%（S級）或5%測試點，其測試誤差主要在于儀器自動采點的偏差，即百分表讀數的偏差以及1匝穿心位置的偏差（傳統檢定方法同樣存在此兩偏差）。因此兩種檢定方法進行比對，其誤差差值可能較大也可能較小。 整機準確度：被測電流互感器誤差限值的1/3 極限誤差： ±0.05% 直流電阻： 0.0-0.1Ω ±3％ 0.1-50Ω ±1% 工作條件： AC 220V ±10%/50Hz ±2% 環境溫度： 0－40℃ 環境濕度： 25℃時<85% 整機重量： ≤5Kg 整機體積： 360mm×280mm×150mm |
