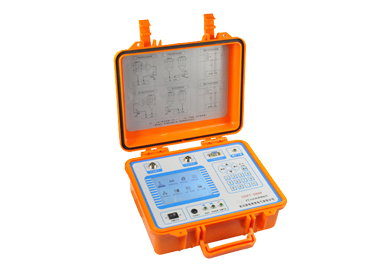

產品概述
電壓互感器電壓與負荷特性目前對互感器誤差測試時，通常按互感器銘牌上的規定用電流負荷箱和電壓負荷箱對互感器進行測試，但互感器運行過程中實際二次負荷是多少？是不是就是互感器銘牌上規定值？互感器在實際二次負荷下的誤差是多少？
為了解決上述問題，實際測試互感器二次負荷就顯得特別重要。同時在測試實際二次負荷過程中如何取樣電流信號也是比較重要的問題。在測試現場二次負荷時停電斷開電流回路既不方便也不安全。我公司產品采用鉗型電流互感器（鉗表）對線路電流進行采樣，方便用戶使用。
另外有些公司產品采用取PT電壓作為儀器工作電源，這種方式不是很安全，在這種方式下，相當于給PT/CT增加了負荷，同時儀器變壓器的瞬間激磁電流很可能引起系統保護動作，影響供電安全。我公司儀器采用大容量鋰電池作為儀器工作電源，既可以保障系統安全又可以給儀器提供比較純凈的電源，避免現場電源干擾，保證測量精度。
主要功能特點
主要技術參數
1 . 環境條件
溫度： － 5 ° C ～ 40 ° C
相對濕度： <95% （ 25 ° C ） ——海拔高度： <2500m
外界干擾：無特強震動、無特強電磁場
2. PT 二次負荷測試時儀器主要技術指標
（ 1 ） PT 二次負荷測試
導納測量范圍 : 0.1ms — 50.0ms
導納測量準確度 :
二次電壓 （ 50V － 120V ）
D X= ± ( 1% × X+1% × Y ± 2 個字 )
D Y= ± (1% × X+1% × Y ± 2 個字 )
2 個字 —— 儀器的量化誤差
注意：測量值在 0.2mS 以下時，測試電壓應保持在 50V 以上，同時注意鉗表的穿心導線保持居中。此時儀器量化誤差為 5 個字
（ 2 ） 電壓表頭： 0.5%
3. CT 二次負荷測試時儀器主要技術指標
阻抗測量范圍： 0.1 Ω— 50.0 Ω
阻抗測量準確度：
D X= ± ( 1% × X+1% × Y ± 2 個字 )
D Y= ± ( 1% × X+1% × Y ± 2 個字 )
2 個字 —— 儀器的量化誤差
電流表頭： 1%
