產品介紹
GDHT-6D 極速多臺位互感器檢定裝置是我公司為了適應現代互感器校驗的快速、準確的特點而開發的新一代互感器檢定裝置。該裝置由GDHT-6 互感器校驗儀、電流負載箱、控制柜、電流互感器專用測試臺等幾個部分組成。在保持原技術特點的前提下，在電流互感器的快速測量、測試點的快速定位、以及負荷箱、各種變比的互感器覆蓋等方面有了很大的提高。
產品特點
該裝置細調節采用了程控源技術，使測試點的定位更加快速、準確。
該裝置在多只電流互感器測量速度方面有了質的提高，在3-5分鐘的時間里可測量十二只任何變比的電流互感器。
該裝置配置了1A、5A的標準電流互感器，電流負荷箱配置了1A、5A負載值2.5VA-80VA，電壓負載箱配置了100V、100/1.732負載值從1.25VA-158.75VA基本上可滿足用戶的要求。負載箱在測量時可進行自動切換。
該裝置可進行互感器的規程和非規程的測量，測量時用戶可指定對任何百分點的測量。
技術參數
環境條件
溫 度：5℃~40℃
相對濕度：<80%（25℃）
海撥高度：<2500m
電源頻率：50Hz±0.5Hz
電源電壓：220V±5V
測量范圍：
同相分量（%）：0.0001~200.0 分辨率：0.0001
正交分量（分）：0.001~999.9 分辨率：0.001
阻 抗（Ω）：0.0001~60.0 分辨率：0.0001
導 納（ms）：0.0001~60.0 分辨率：0.0001
基本誤差：
同相分量：ΔX=±（X×2%+Y×2%±2個字）
正交分量：ΔY=±（X×2%+Y×2%±5個字）
“X”、“Y”——儀器的顯示值
“5個字”——儀器的量化誤
百分表：1級
工作范圍：
電流： （1%-149%）In （In=5A）; （5%-149%）In （In=1A）
工作負荷：
電流： To對Tx<0.12Ω cos?=1

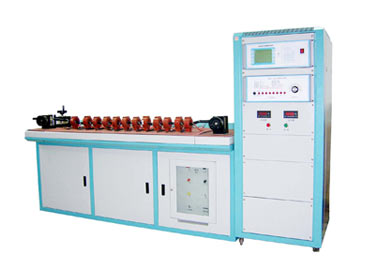

產品圖示
