產品介紹

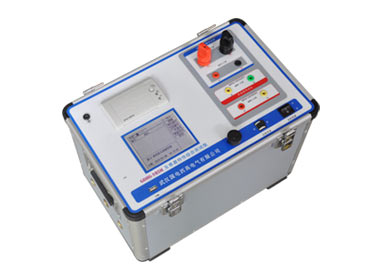

GDHG-105H 便攜式互感器綜合測試儀，主要用于現場檢測CT/PT的伏安特性、變比、極性、退磁、5%10%的誤差曲線、二次側回路檢查和工頻交流耐壓等，單機輸出電壓可達1000V，電流達到600A，能滿足裝機容量500KV輸變電工程檢測環境。實驗時僅需設定測試電壓/電流值，不需要設置步長，設備便能夠自動升壓/升流，并將互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來，支持數據保存和現場打印，不但省去手動調壓、人工記錄、描曲線等繁瑣勞動，還能通過USB接口與筆記本電腦聯機上傳測試數據，進行編輯保存或打印。操作簡單方便，提高工作效率，是現場檢測的首選設備。

產品特點

• 安全可靠：

  國內首創MBC電源控制技術，單相AC220V輸入電源，全隔離輸出,設計更加科學合理,使用更加 安全可靠。

  注：其他同類產品工作電源與功率電源是分開輸入方式，并且還需要使用三相AC380V雙火線輸 入才能滿足實驗要求，存在極大的安全隱患，容易造成使用人員觸電甚至傷亡等事故。

• 符合國家檢修規程：

  設備電源輸出全部為真實電壓和電流值，并且波形為標準正弦波，頻率為50-60Hz；能夠真正 有效模擬互感器的真實狀態，符合國家相關檢修規定。

• 功能齊全：

  可檢測CT/PT的伏安特性、變比、極性、自動計算拐點電壓和電流值及5%和10%誤差曲線、二 次交流耐壓、CT一次通流(二次回路檢查)和CT退磁等項目，輕松實現一機多用。

• 接線方式簡單：

  采用單電源輸入端口；僅有8個測試端口就可完成CT/PT所有測試項目，接線方式安全簡單，非 常適合現場使用，能夠有效降低勞動強度，提高工作效率；

• 操作簡單：采用旋轉鼠標和大液晶顯示器，操作方式簡單，圖形顯示清晰，直觀方便。
• 快速打?。翰捎脽崦舸蛴C，快速打印檢測數據，非常適合進行現場數據對比。
• 大容量FLASH存儲：可保存1000組試驗數據，掉電后不丟失，可隨時存取。
• USB接口：方便連接新式筆記本電腦，上傳測試數據，進行編輯保存。
• 體積小，重量輕：方便現場使用。

技術參數

一）、主要測試功能
對于電流互感器（CT）：

• 伏安特性測試
• 變比測試
• 極性判別
• 5％和10％誤差曲線
• 一次通流（二次回路檢測）
• 退磁
• 工頻交流耐壓測試
• 自動計算打印伏安拐點值

對于電壓互感器（PT）：

• 伏安特性測試
• 變比測試
• 極性判別
• 5％和10％誤差曲線
• 工頻交流耐壓測試
• 退磁
• 自動計算打印伏安拐點值

二）、主要技術參數

• 工作電源： AC220V±10V
• 電源輸入和輸出頻率： 50-60Hz
• 設備電源輸出波形： 正弦波
• 伏安特性單機輸出電壓： 0-1000V
• 伏安輸出電流： 0-15 A
• 變比試驗單機輸出電流： 0-600 A
• 誤 差： I≤0.5%、U≤0.5%
• 工作溫度： －10～40℃
• 相對濕度： <85%
• 外形尺寸： 400 X 300 X 280（mm）
• 伏安特性測試電壓/電流參數設置對應表：
• 輸出電壓 0-200V 200-500V 500-1000V
• 輸出電流 0-15A 0-10A 0-5A
