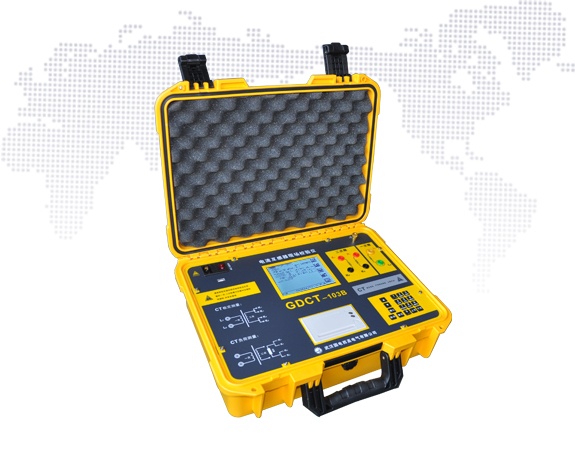

電流互感器測試儀又稱互感器校驗儀，接下來國電西高為大家分享計量電流互感器變比選擇。
計量電流互感器變比選擇
電流互感器的額定電壓UN應與被測線路的電壓UL相適應，即UN≥UL。
額定變比的確定額定變比的確定額定變比的確定額定變比的確定通常根據電流互感器所接一次負荷來確定額定一次電流I1，即:I1=P1/UNcosψ
式中UN——電流互感器的額定電壓，kV；P1——電流互感器所接的一次電力負荷，kVA；cosψ——平均功率因數，一般按cosψ=0.8計算。為保證計量的準確度，選擇時應保證正常運行時的一次電流為其額定值的60％左右，至少不得低于30％。電流互感器的額定變比則由額定一次電流與額定二次電流的比值決定。
額定二次負荷的確定額定二次負荷的確定額定二次負荷的確定額定二次負荷的確定互感器若接入的二次負荷超過額定二次負荷時，其準確度等級將下降。為保證計量的準確性，一般要求電流互感器的二次負荷S2必須在額定二次負荷S2N的25％~100％范圍內，即:0.25S2N≤S2≤S2N。
額定功率因數的確定額定功率因數的確定額定功率因數的確定額定功率因數的確定計量用電流互感器額定二次負荷的功率因數應為0.8~1.0。
